工作用辐射温度计

检定规程（2/2）

6 通用技术要求 6.1 外观 6.1.1 被检温度计上应标有型号规格、制造厂 (或商标)和出厂编号。 6.1.2 被检温度计上或说明书中应有测温范围、视场或距离系数的数值 (或图表、公 式)以及光谱范围信息。 6.1.3 按键功能完好,指示屏显示正常,无可见缺损。 6.2 光学系统 光学系统应清洁、无损伤和松动等现象。目视瞄准系统或辅助瞄准装置能正常引导 测温视场。 6.3 绝缘电阻 采用交流电源供电的被检温度计,电源端子、外壳与信号输出端子相互间的绝缘电 阻均应大于20MΩ。 7 计量器具控制 包括首次检定和后续检定。 7.1 检定条件 7.1.1 计量标准 可采用下列两类形式之一: a)参考温度计与辐射源的组合; b)参考辐射源。 7.1.1.1 适用范围 根据辐射源的空腔和面源的不同类型、发射率指标的差异以及是否为亮度温度溯 源,辐射源限在表1规定的适用范围内使用。

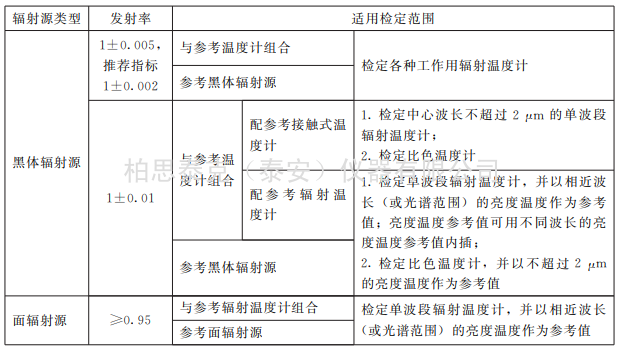

表1 对不同发射率的辐射源的适用范围

7.1.1.2 参考温度计与辐射源的组合 a)参考温度计 不具有亮度温度校准结果的辐射源,必须配备参考温度计。 应根据所用辐射源结构及检定需要,选择能准确表征辐射源被瞄准区域的温度或亮 度温度的参考温度计。 注:可选择铂电阻温度计、热电偶、辐射温度计等。优先选择适用的标准温度计。 1)测温范围应满足检定所需的温度范围。 2)参考辐射温度计的不确定度 (k=2)不大于被检温度计最大允许误差绝对值的 1/3,参考接触式温度计的不确定度 (k=2)不大于被检温度计最大允许误差绝对值的 1/5。 例如,对于最大允许误差为 (±1%×温度示值)的被检温度计的检定,可选用符 合表2的参考温度计。

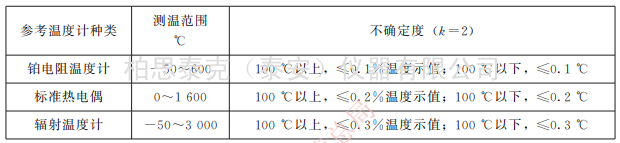

表 2 可采用的参考温度计

b)辐射源 包括黑体辐射源和面辐射源。 1)测温范围应满足检定所需的温度范围。 2)稳定性与均匀性应满足表2的相应要求。 注:符合均匀性要求的辐射区域直径应不小于被检温度计目标直径的1.4倍或20mm,取大者。 辐射源 (特别是面辐射源)产品的均匀性技术指标所指的有效辐射区域通常大于某一检定 要求的均匀辐射区域,含义不同。 3)发射率应满足表3的相应要求,并在表1限定的适用范围内使用。 4)早期的带有玻璃窗口的高温辐射源只适用于检定光谱范围处于窗口玻璃光谱透 射比平坦区域之内的被检温度计。 5)在露点温度以下使用的辐射源,应具备有效的防结露、防结霜或防止形成雾的 措施;有防氧化专门要求的高温辐射源,应按其说明书的技术要求采取防氧化措施。

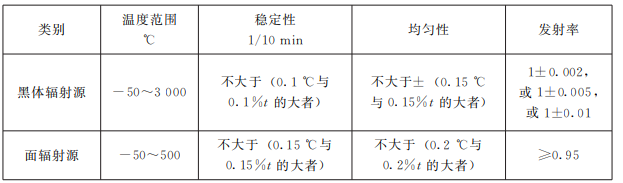

表 3 辐射源技术要求

注:t为黑体辐射源温度或亮度温度,或面辐射源亮度温度。

7.1.1.3 参考辐射源 a)应满足7.1.1.2b)中的各项要求,并在表1限定的适用范围内使用。 b)亮度温度的校准不确定度及校准周期内稳定性引起的 不 确 定 度 的 综 合 影 响 (k=2)不大于被检温度计最大允许误差绝对值的1/3。 7.1.2 配套设备 7.1.2.1 电测仪器 a)供标准器使用的电测仪表 (若需要),如电桥、直流数字多用表、标准电阻。其 测量引入的不确定度应不超过标准器不确定度的1/3,或不超过被检温度计最大允许误 差绝对值的1/20。 b)用于测量被检温度计的模拟输出量的电测仪表。其测量引入的不确定度应不超 过被检温度计最大允许误差绝对值的1/20。如0.01级的直流数字多用表。 c)绝缘电阻表:直流500V,不低于10级。 7.1.2.2 辅助设备 a)用于确定检定距离的测长工具。 b)满足辐射温度计的瞄准操作需要的、具有平移和旋转等调节功能的检定工作台 或支架。 c)直流电源、转换开关等 (如果需要)。 7.1.3 环境条件 温度:(18~25)℃。 相对湿度:20%~85%。 实验环境无明显机械振动、强机械冲击和强电磁干扰;实验过程中应避免阳光和强 辐射源对实验用辐射源和辐射温度计的干扰;应避免空调气流、开门窗引起的对流对面 辐射源的影响;环境温度波动不应对辐射温度计测温产生不可忽略的影响。 7.1.4 交流供电 电源:220V±22V,50Hz。 7.1.5 检定装置示意图 检定装置的典型构成见图1,其中,计量标准为辐射源与参考温度计的组合,参考 温度计可为接触式温度计或辐射温度计。使用参考辐射源时,不需要参考温度计。

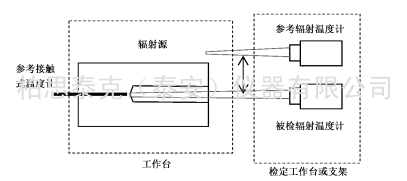

图1 检定装置示意图

注:图中未画出计量标准或被检温度计所需的电测仪器。

7.2 检定项目 对于首次检定和后续检定,分别按照表4的规定选取对应的检定项目。

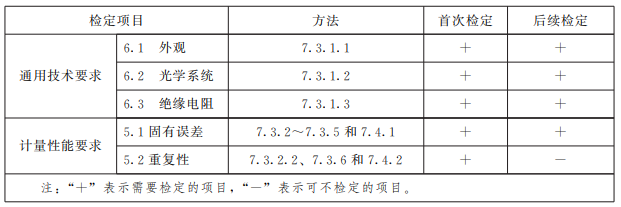

表 4 检定项目

7.3 检定方法 7.3.1 通用技术条件的检查 7.3.1.1 外观检查 检查被检温度计外观和说明书,应符合6.1的要求。 7.3.1.2 光学系统 以目视法检查被检温度计光学系统,应符合6.2的要求。 7.3.1.3 绝缘电阻 对于交流供电的被检温度计,测量绝缘电阻,应符合6.3的要求。 符合上述要求后方可进行以下计量性能的检定。 7.3.2 检定温度点的选取 不同检定项目依据表5选取检定温度点 (以下简称检定点),可根据用户要求增加 检定点。 7.3.2.1 固有误差 通常在被检温度计的测温范围内均匀选取检定点。 a)包括接近下限和上限的检定点。 b)接近均匀分布,一般为整百或整十摄氏度点。 c)检定点在最大允许误差突变点附近时,应在最大允许误差较小的一侧选择接近 突变点的检定点。 d)多量程被检温度计的各量程视为不同温度计,按上述方法分别选取检定点。在 相邻量程的重叠区,在较低量程和较高量程应选择相同检定点。
